透明PP聚丙烯再生颗粒注塑拉丝专用料冬天会变脆吗？
信息来源：www.whzssl.com 发布时间：2026.04.21

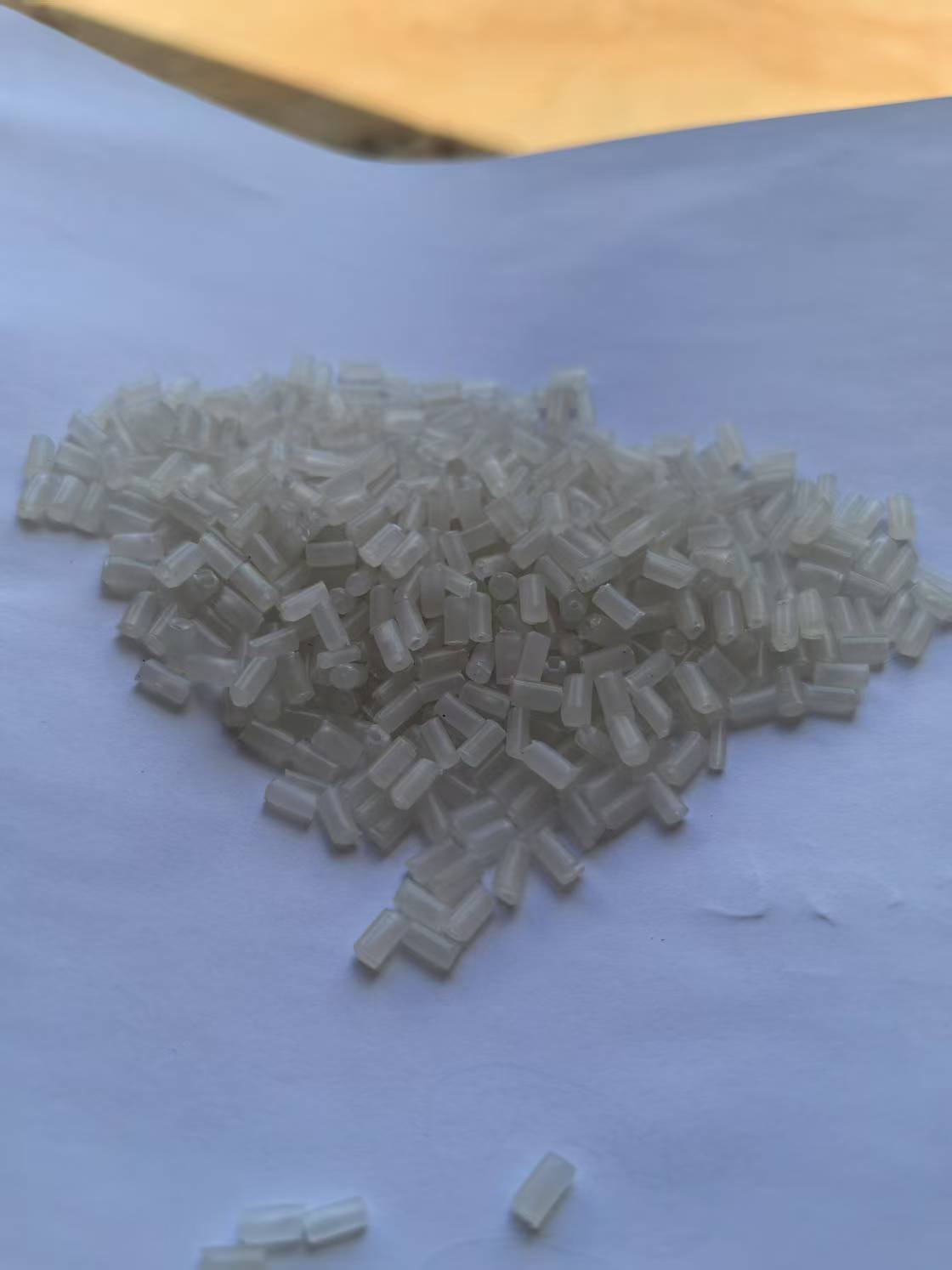

透明PP聚再生颗粒在用于注塑拉丝时，在冬天确实存在变脆的风险，这主要源于PP材料的固有特性以及再生料的特殊性质。以下是对此问题的详细分析：
1. PP材料的低温脆性本质
聚（PP）是一种半结晶性聚合物，其分子链在低温下活动性显著降低。当环境温度或制品温度低于其玻璃化转变温度（通常为0℃至-10℃左右）时，分子链段难以进行有效的运动和松弛，材料会表现出脆性断裂行为。这是PP材料的固有弱点，即使是新料也难以完全避免。
2. 再生料的特殊挑战
* 分子量降低与分子链断裂： 再生料经过多次加工（使用、回收、造粒），不可避免地会发生热氧化降解和机械剪切降解。这导致分子链断裂、分子量下降。分子量降低意味着分子链更短，缠结程度减弱，在低温下承受应力的能力更差，脆性显著增加。
* 添加剂损失与性能失衡： 原始PP中可能添加的剂、抗冲击改性剂（如EPDM、POE）等成分在多次加工循环中会损耗或失效。再生料的抗冲击性能，尤其是低温韧性，往往低于原生料。
* 杂质与相容性问题： 再生料中可能含有微量杂质、其他塑料组分（如PE、PS）或降解产物。这些异相物质可能成为应力集中点，在低温受力时更容易引发裂纹并导致快速脆性断裂。它们也可能破坏基体的均一性，影响整体韧性。
* 批次稳定性差： 再生料的来源和加工历史复杂，不同批次的性能（包括低温韧性）波动可能较大，增加了冬季生产中质量控制的不确定性。
3. 注塑拉丝工艺的影响
* 冷却速度与内应力： 冬季环境温度低，注塑成型时熔体在模具内冷却速度更快。快速冷却可能导致制品内应力（取向应力、体积收缩应力）增大且不易释放。这些内应力在低温环境下会成为额外的“帮凶”，使制品更容易在受力或轻击下发生脆性开裂。
* 牵伸取向： 拉丝过程涉及熔融物料的高倍牵伸和快速冷却，导致分子链高度取向。这种取向结构在赋予纤维强度的同时，也可能牺牲部分韧性，尤其是在垂直于取向方向（横向）上。低温会加剧这种横向脆性。
* 工艺窗口变窄： 低温环境下，维持稳定的熔体温度、模具温度、冷却条件等变得更加困难。工艺参数的微小波动可能更容易导致制品性能下降，包括脆性增加。
4. 如何应对冬季变脆问题
* 原料选择与预处理：
* 选用、来源稳定、分子量相对较高的透明PP再生颗粒。
* 必要时，在再生颗粒中按比例混入原生料或增韧剂（需考虑透明度要求）。
* 确保再生料充分干燥，避免水分影响熔体质量和加剧降解。
* 工艺优化：
* 提高加工温度： 适当提高料筒温度和喷嘴温度，改善熔体流动性和均匀性，有助于减少内应力。
* 控制模具温度： 在允许范围内适当提高模具温度（如使用模温机），减缓冷却速度，促进分子链松弛，减少内应力。
* 优化冷却过程： 调整冷却水温和流量，避免制品急冷。对于拉丝，需优化冷却风环的温度和风量。
* 调整注塑参数： 优化注射速度、压力、保压时间和压力，减少取向应力和收缩应力。对于拉丝，优化牵伸比和牵伸温度。
* 环境控制：
* 保持生产车间温度相对稳定，避免冷风直吹生产线或刚成型的制品。
* 对生产出的丝或制品进行保温储存或后处理（如退火，需考虑成本和可行性）。
* 严格质检：
* 冬季应加强对再生料原料和终产品低温冲击性能的抽检频率。
结论
透明PP再生颗粒由于其固有的低温脆性和再生过程中的性能衰减，在用于冬季注塑拉丝时，变脆的风险明显高于新料和夏季生产。这种脆性源于分子链在低温下的僵化、再生导致的分子量下降和添加剂损失、杂质的存在以及冬季快速冷却带来的高内应力。通过精心选择原料、严格控制工艺（尤其是温度管理）和优化环境条件，可以有效减轻但不能完全消除这种脆化现象。因此，在冬季使用该材料进行生产时，需格外关注并采取针对性措施来保障产品质量。
上一条：PP再生颗粒的优势特点有哪些
下一条：没有了
