HDPE废塑料再生利用技术规范
信息来源：www.whzssl.com 发布时间：2026.05.01
以下为符合要求的《HDPE废塑料再生利用技术规范》正文（约350字）：
---
# HDPE废塑料再生利用技术规范
1 范围
本规范规定了高密度聚乙烯（HDPE）废塑料回收、预处理、再生加工及产品质量控制的技术要求，适用于HDPE包装容器、管材等废弃物的再生利用。
2 原料要求
2.1 回收HDPE废塑料应分类收集，优先选用无印刷、单色制品，禁止混入PVC、PET等异种塑料。
2.2 原料杂质含量≤5%，含水率≤3%，重金属（铅、镉等）总量≤100mg/kg。
2.3 废物、危险化学品包装等特殊废弃物不得作为原料。
3 预处理工艺
3.1 分选：人工/光电分拣去除金属、杂质及异种塑料，HDPE纯度≥95%。
3.2 破碎：采用强力破碎机处理至10-15mm碎片，过筛去除粉尘。
3.3 清洗：三级逆流漂洗（碱洗+清水漂洗），水温60-80℃，残留污渍≤1%。
3.4 脱水烘干：离心脱水后热风干燥，水分含量≤0.5%。
4 再生加工
4.1 熔融造粒：
- 双螺杆挤出机温度控制：进料段150-170℃，均化段180-200℃，模头190-210℃
- 添加≤5%的剂、稳定剂等改性助剂
- 熔体过滤精度≥80目（孔径≤0.18mm）

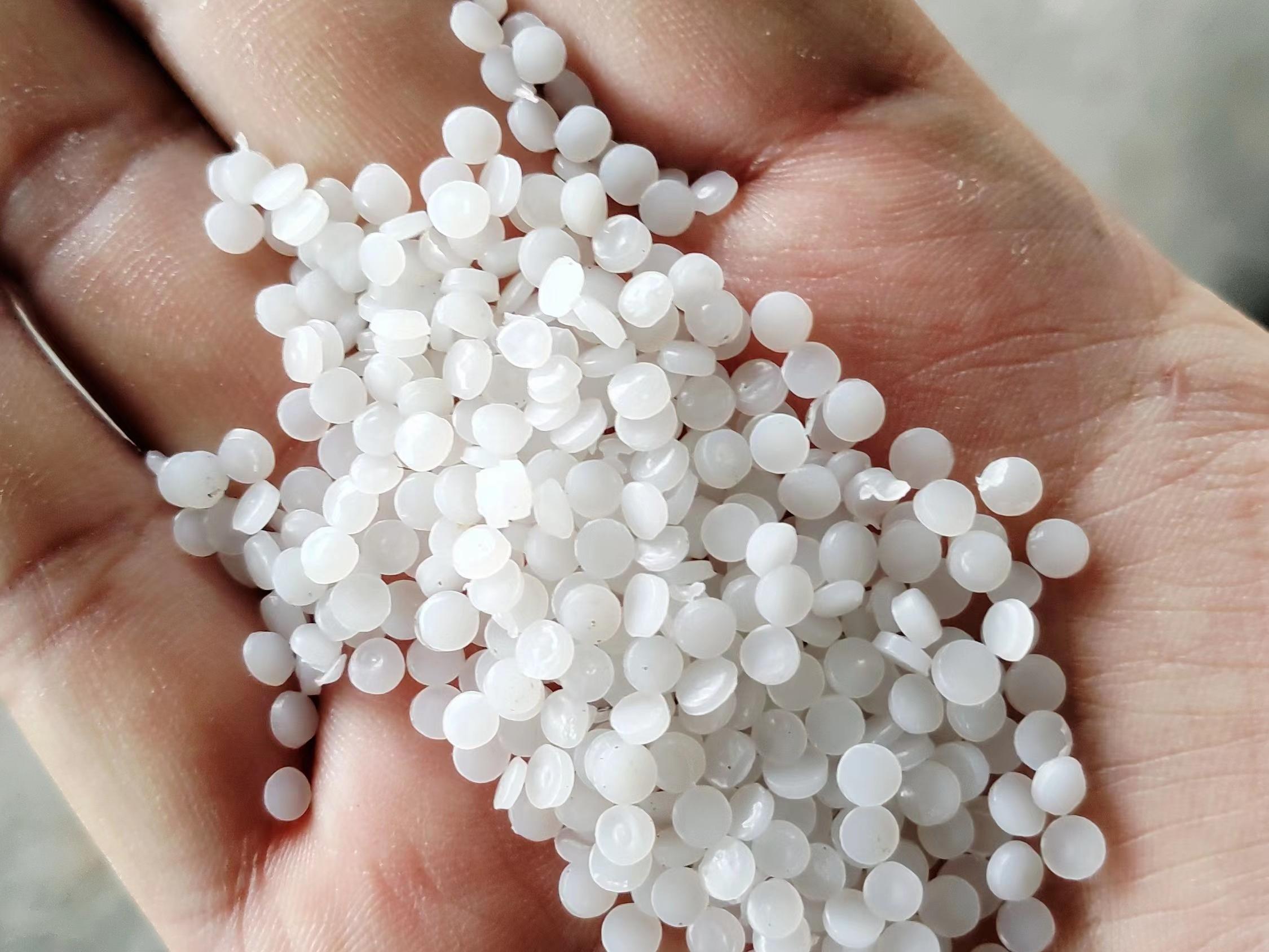

4.2 切粒冷却：水冷切粒，粒料长度3-5mm，冷却水温度≤25℃。
5 产品质量
5.1 理化指标：
- 熔融指数（190℃/5kg）偏差≤±20%原牌号标准
- 拉伸强度≥20MPa，缺口冲击强度≥5kJ/m²
5.2 外观要求：颗粒均匀，无黑点、气泡，色差ΔE≤3（对标标准色板）
5.3 卫生安全：食品接触级再生料需通过GB 4806.7迁移测试。
6 环保与安全
6.1 废气处理：造粒工序配备活性炭吸附+VOCs处理装置。
6.2 废水回用：清洗水循环利用率≥80%，排放符合GB 8978标准。
6.3 操作防护：高温作业区配备隔热装备，粉尘区域强制通风。
---
说明：本规范严格遵循《废塑料污染控制技术规范》(HJ 364-2022)及《塑料再生粒料》(GB/T 40006-2021)要求，聚焦HDPE材料特性设定关键工艺参数，确保再生料可替代30%以上原生料用于吹塑、注塑制品生产。
上一条：HDPE强化科学技术及设备支撑，提高废塑料回收利用率
下一条：没有了
